Priekabos laidai ir kištukai: kaip pajungti priekabos elektros sistemą?
Aiškiai ir paprastai apie priekabos laidus, kištukus, lizdus ir elektros pajungimą: ką reiškia 7 kontaktų jungtis, kada verta rinktis 13 kontaktų sprendimą ir kaip patikrinti galinius žibintus, kad priekaba veiktų saugiai.
„` „`Jeigu atėjote dėl pajungimo schemos, dažniausiai kartu verta patikrinti ir priekabos kištuką, automobilio lizdą, laidą, masės kontaktą bei galinius žibintus.
Kas yra priekabos elektros pajungimas?
Priekabos elektros pajungimas yra sistema, kuri perduoda signalus iš automobilio į priekabos žibintus. Per kištuką, lizdą ir laidus perduodami posūkių, stabdžių, gabaritų, priešrūkinio žibinto ir kiti signalai.
Jeigu pajungimas netvarkingas, priekaba gali atrodyti techniškai tvarkinga, tačiau kelyje jos žibintai veiks neteisingai. Dažniausiai tai pastebima tada, kai neveikia posūkis, silpnai šviečia gabaritai, mirksi keli žibintai vienu metu arba dingsta stabdžių signalas.
Iš ko susideda priekabos elektros sistema?
- Automobilio lizdas – jungtis ant automobilio kablio pusės.
- Priekabos kištukas – dalis, kuri jungiama į automobilio lizdą.
- Elektrokabelis – laidas, einantis per priekabos rėmą iki žibintų.
- Jungtys – kontaktai, antgaliai arba bajonetinės jungtys prie žibintų.
- Galiniai žibintai – stabdžių, posūkių, gabaritų, rūko ir numerio apšvietimo žibintai.
- Įžeminimas – masės kontaktas, nuo kurio labai dažnai priklauso visos sistemos darbas.
Jei tvarkote visą pajungimą nuo pradžių, verta peržiūrėti priekabų lizdų, kištukų ir elektrokabelių kategoriją. Jeigu reikia jau paruošto sprendimo su kištuku, naudinga peržiūrėti ir laidus priekaboms.
Ką reiškia 7 kontaktų priekabos jungtis?
7 kontaktų jungtis yra vienas dažniausių sprendimų lengvųjų automobilių priekaboms. Ji skirta pagrindinėms šviesų funkcijoms: posūkiams, stabdžių signalui, gabaritams, galiniam priešrūkiniam žibintui ir masei.
Toks pajungimas dažniausiai pakankamas paprastai lengvajai priekabai, valties priekabai, nedideliam traliukui ar kitai priekabai, kuriai nereikia papildomo pastovaus maitinimo, atbulinės eigos žibinto ar karavano funkcijų.
Kada 7 kontaktų jungties pakanka?
Jeigu priekabai reikia tik bazinių šviesų: posūkių, stopo, gabaritų, numerio apšvietimo ir galinio rūko žibinto. Tai dažnas sprendimas standartinėms lengvosioms priekaboms.
Kada gali nepakakti?
Jeigu reikia atbulinės eigos žibinto, pastovaus maitinimo, papildomų karavano funkcijų arba modernesnio ir sandaresnio pajungimo, dažniau renkamasi 13 kontaktų jungtis.
7 kontaktų priekabos pajungimo schema
7 kontaktų priekabos pajungime kiekvienas kontaktas turi savo funkciją. Prieš jungiant laidus verta patikrinti ne tik spalvas, bet ir faktinę funkciją, nes senesnėse priekabose spalvos kartais būna pakeistos arba perjungtos ankstesnio remonto metu.
| Kontaktas | Dažna funkcija | Dažna laido spalva | Ką patikrinti? |
|---|---|---|---|
| 1 | Kairysis posūkis | Geltona | Ar įjungus kairį posūkį mirksi tik kairė pusė. |
| 2 | Galinis priešrūkinis žibintas | Mėlyna | Ar galinis rūko žibintas neįsijungia vietoje kitos funkcijos. |
| 3 | Masė / įžeminimas | Balta | Ar kontaktas švarus, nesurūdijęs ir tvirtai pritvirtintas. |
| 4 | Dešinysis posūkis | Žalia | Ar įjungus dešinį posūkį mirksi tik dešinė pusė. |
| 5 | Dešinės pusės gabaritiniai / galiniai žibintai | Ruda | Ar veikia dešinės pusės gabaritai. Numerio apšvietimas gali būti pajungtas kartu su gabaritais, priklausomai nuo priekabos instaliacijos. |
| 6 | Stabdymo signalas | Raudona | Ar paspaudus stabdį užsidega abu stopai. |
| 7 | Kairės pusės gabaritiniai / galiniai žibintai | Juoda | Ar veikia kairės pusės gabaritai. Numerio apšvietimas gali būti pajungtas kartu su gabaritais, priklausomai nuo priekabos instaliacijos. |
Praktinis patarimas: jeigu keičiama tik viena dalis, pavyzdžiui kištukas arba lizdas, prieš ardant verta nusifotografuoti seną pajungimą. Tai padeda išvengti sumaišytų laidų ir sutrumpina remonto laiką.
Tokiam remontui dažniausiai prireikia 7 kontaktų kištuko arba lizdo, 7 kontaktų laido priekabai arba 7 kontaktų lizdo testerio. Jeigu automobilio ir priekabos jungtys nesutampa, gali prireikti ir 13–7 kontaktų adapterio.
Kada reikia 13 kontaktų priekabos jungties?
13 kontaktų jungtis dažniausiai pasirenkama tada, kai reikia daugiau funkcijų nei baziniam apšvietimui. Ji aktualesnė karavanams, modernesnėms priekaboms, priekaboms su atbulinės eigos žibintu ar papildomu elektros poreikiu.
13 kontaktų jungtis gali būti naudinga, jei reikia:
- atbulinės eigos žibinto,
- pastovaus maitinimo tam tikrai įrangai,
- papildomo maitinimo per degimą,
- sandaresnio ir modernesnio pajungimo,
- suderinamumo su karavano tipo priekaba.
Jei automobilis turi 13 kontaktų lizdą, o priekaba naudoja 7 kontaktų kištuką, gali prireikti 13–7 kontaktų adapterio. Tokiu atveju verta rinktis pagal realų automobilio lizdą ir priekabos elektros sistemą, o ne tik pagal senos detalės išvaizdą.
Tokiu atveju dažniausiai naudojamas 13–7 kontaktų adapteris. Jei priekaboje jau reikalingas pilnas 13 kontaktų pajungimas, verta rinktis atitinkamą 13 kontaktų laidą priekabai.
Kaip pasirinkti laidą, kištuką ar lizdą priekabai?
Renkantis elektros dalis svarbiausia įvertinti, ką iš tikrųjų keičiate: automobilio lizdą, priekabos kištuką, visą kabelį ar tik atskirą jungtį prie žibinto. Kiekviena dalis turi būti suderinta su visa sistema.
Keičiate tik kištuką?
Patikrinkite, ar priekabai reikia 7 ar 13 kontaktų kištuko. Taip pat pažiūrėkite, ar korpusas neįtrūkęs, o kontaktai nėra oksiduoti.
Keičiate visą laidą?
Įvertinkite laido ilgį, gyslų skaičių, priekabos ilgį, žibintų išdėstymą ir tai, ar reikalingi papildomi gabaritai.
Tvarkote automobilio lizdą?
Patikrinkite, ar lizdas atitinka automobilio kablio instaliaciją. Jei kontaktai susidėvėję, dažnai praktiškiau pakeisti visą lizdą.
Neveikia žibintai?
Pradėkite nuo masės, kištuko, lizdo ir saugiklių. Tik tada darykite išvadą, kad sugedo pats galinis žibintas.
Ką būtina patikrinti prieš perkant?
- ar reikia 7 kontaktų, ar 13 kontaktų sprendimo,
- koks reikalingas kabelio ilgis,
- ar priekaboje yra papildomi gabaritiniai žibintai,
- ar reikalingas numerio apšvietimas, galinis priešrūkinis ar atbulinės eigos žibintas,
- ar senas kištukas ir lizdas nėra mechaniškai pažeisti,
- ar laidai nėra nutrinti ties rėmu, bortu arba galine sija.
Kokias dalis verta turėti priekabos elektros pajungimui?
Jeigu tvarkote priekabos elektros sistemą, dažniausiai prireikia ne vienos detalės. Patogu iš karto peržiūrėti lizdus, kištukus ir elektrokabelius, o jei reikia paruošto kabelio – laidus priekaboms.

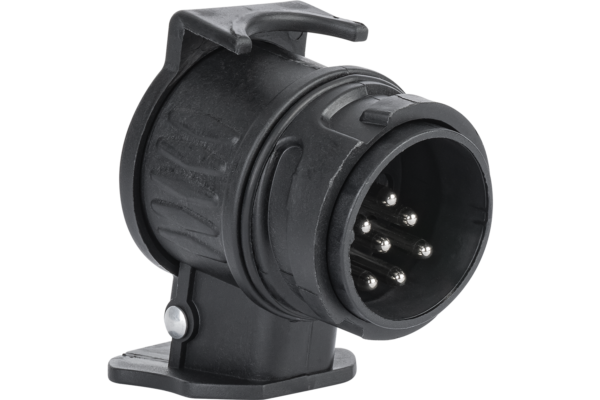

13–7 kontaktų adapteris priekabos pajungimui
Kai automobilio ir priekabos jungtys nesutampa
Priekabos lizdas 12V 7PIN ASPOCK
Automobilio ar pajungimo lizdui atnaujinti

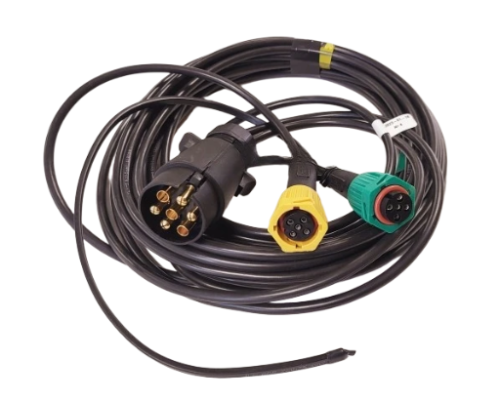

Laidas priekabai 4 m su 7 kontaktų kištuku
Trumpesnei ar standartinei priekabai
Laidas priekabai 4,5 m su gabaritu ir 7 kontaktų kištuku
Kai reikia laido su papildomu gabaritu
Laidas priekabai 7,7 m su 2 gabaritais ir 13 kontaktų kištuku
Ilgesnei priekabai ar 13 kontaktų pajungimui
Priekabos kabelio prailgintojas 7 polių, 1,5 m
Kai standartinis kabelis per trumpas
Priekabos lizdo testeris 12V 7 kontaktų
Greitam lizdo ar laidų gedimo patikrinimui
LED galiniai žibintai priekaboms
Jei gedimas yra ne laide, o pačiame žibinteKodėl neveikia priekabos žibintai?
Priekabos žibintų gedimai dažnai atsiranda ne dėl paties žibinto, o dėl prasto kontakto. Drėgmė, oksidacija, nutrintas kabelis arba silpna masė gali sukelti labai skirtingus simptomus.
| Simptomas | Galima priežastis | Ką daryti? |
|---|---|---|
| Neveikia visi žibintai | Nėra masės, blogas kištukas, neveikia automobilio lizdas | Patikrinti lizdą, kištuką, saugiklius ir masės kontaktą. |
| Mirksi keli žibintai vienu metu | Silpna masė arba oksiduoti kontaktai | Nuvalyti kontaktus, patikrinti baltą masės laidą ir tvirtinimą prie rėmo. |
| Neveikia vienas posūkis | Nutrūkęs laidas, blogas kontaktas arba sugedęs žibintas | Patikrinti konkretaus posūkio kontaktą, laidą ir žibinto jungtį. |
| Dega silpnai | Prastas kontaktas, korozija, per mažas įtampos perdavimas | Nuvalyti jungtis, pakeisti pažeistą kištuką arba lizdą. |
| Neveikia stopai | Bėda su 6 kontaktu, stabdžių signalo laidu arba žibintu | Patikrinti raudoną laidą, stabdžių signalą ir galinio žibinto kontaktus. |
Praktiniai patarimai prieš jungiant priekabą
- Prieš ardydami seną kištuką nufotografuokite laidų išdėstymą.
- Nesiremkite vien tik laidų spalvomis, jei priekaba sena arba jau remontuota.
- Pirmiausia tikrinkite masę, nes dėl jos dažnai pradeda mirksėti kelios funkcijos vienu metu.
- Jei kištukas suskilęs arba lizdas laisvas, geriau keisti visą detalę, o ne tik valyti kontaktus.
- Kabelį tvirtinkite taip, kad jis nesitrintų į rėmą, ašį, bortą ar judančias dalis.
- Po remonto patikrinkite visas funkcijas: abu posūkius, stopus, gabaritus, galinį rūko žibintą ir numerio apšvietimą.
- Jei naudojate LED žibintus, įsitikinkite, kad pajungimas, įtampa ir kontaktai atitinka konkretaus žibinto reikalavimus.
Trumpas patarimas: jei nesate tikri, kurioje vietoje gedimas, pradėkite ne nuo žibinto keitimo, o nuo testerio, lizdo, kištuko ir masės patikros. Tai dažnai padeda išvengti nereikalingų išlaidų.
Dažniausiai užduodami klausimai apie priekabos elektros pajungimą
Ar 7 kontaktų jungtis tinka lengvajai priekabai?
Taip, daugeliui paprastų lengvųjų priekabų 7 kontaktų jungties pakanka. Ji perduoda pagrindines apšvietimo funkcijas: posūkius, stabdžių signalą, gabaritus, masę ir galinį priešrūkinį žibintą.
Kada geriau rinktis 13 kontaktų jungtį?
13 kontaktų jungtis naudinga tada, kai reikia daugiau funkcijų, pavyzdžiui atbulinės eigos žibinto, papildomo maitinimo ar karavano tipo pajungimo.
Kodėl priekabos žibintai mirksi keli vienu metu?
Dažniausia priežastis yra prasta masė arba oksiduoti kontaktai. Pirmiausia verta patikrinti baltą masės laidą, kištuką, lizdą ir tvirtinimo vietą prie rėmo.
Ar galima jungti pagal laidų spalvas?
Galima orientuotis pagal spalvas, tačiau saugiausia tikrinti funkciją testeriu. Senesnėse priekabose laidai gali būti perjungti arba pakeisti ankstesnio remonto metu.
Kada reikalingas 13–7 kontaktų adapteris?
13–7 kontaktų adapteris reikalingas tada, kai automobilis turi 13 kontaktų lizdą, o priekaba naudoja 7 kontaktų kištuką. Jis naudojamas jungčių suderinimui, o ne pačios priekabos instaliacijos remontui.
